门窗洞口尺寸该怎么测量

2019-10-22 15:27:49点击:

好门窗必须做好各个环节及细节,包括门窗设计、生产、销售、服务等环节,每个环节必须做好,才能实现产品价值,特别是做品牌的公司更是必不可少。很多公司只卖产品,后续安装由加盟商或外请安装队来完成,结果安装不好,尺寸不对,导致产品性能差,最后抱怨产品不行。说实话,门窗产品三分靠产品、七分靠安装,门窗的安装跟预留的尺寸息息相关,测量失误会导致极大的损失,直接影响门安装的质量与美观。因此,要把门安装好,测量尺寸时必须要找准方法。

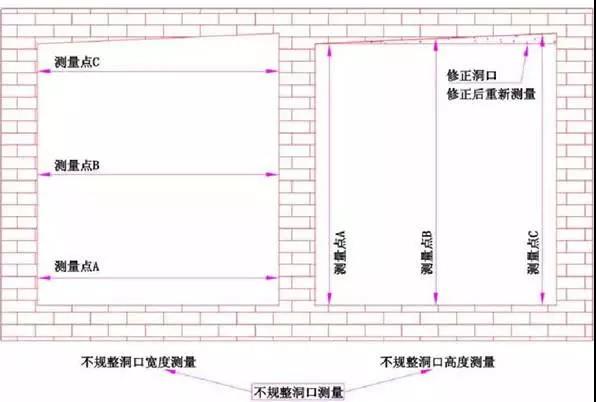

根据门窗洞口形状测量方法:1方形洞口 门洞的宽度:水平测量门洞左右的距离,选取A B C三个个以上的测量点进行测量,其中最小值(减门框调整余量) 为门框外延宽度尺寸。门洞的高度:垂直测量门洞上下的距离,选取三个以上的测量点进行测量,其中最小值(见门框调整余量)为门框外延高度尺寸。测量后做记录,标准好位置及门窗代码,以便后续复核及安装。
直角洞口2斜形洞口 宽度尺寸与方向洞口测量方法一样,高度方向要测量左右两边的尺寸算及中间点的尺寸,以便后续在CAD中模拟比对确定斜度。

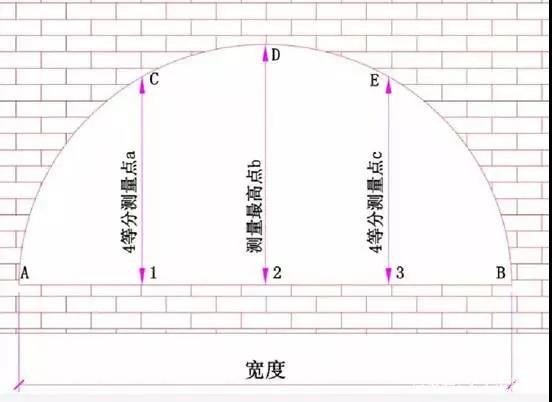

斜形洞口3圆形洞口,先测量悬长,再测量A B C D E尺寸,确定圆的半径及拱高,如果是椭圆或不规则的圆,可用纸板或雨布放置在洞口上直接将洞口外形画出来,后续生产时也要比对生产检验。

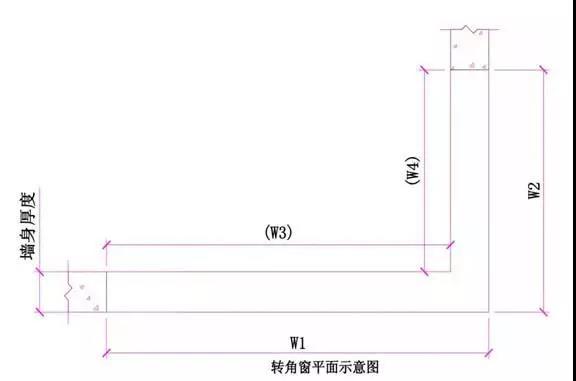

圆形洞口4直角形洞口 ,测量如下图尺寸及墙角厚度确保门窗在墙体上。

直角洞口

    测量数据整理:测量记录时一定要记录洞口尺寸, 根据洞口状况,可分干法安装与湿发安装,湿法安装一般是毛坯洞口,一般四周各预留间隙25mm,干法安装一般是预埋副框,门窗尺寸比副框四周小5mm,测量好数据后,尽快出门窗方案大样图客户确定下单后,再次复核洞口尺寸及数量,确认OK后方可下单制作。门洞测量是门窗安装的首要环节,只有在确保尺寸准确,才能够顺利进行安装,保证家居门窗的安全性。
